Decoder DIY (Do it yourself)

Software und Dokumentation bei Frank Redlich auf der Homepage.



Unten findet ihr eine Stückliste, die leicht von Franks Stückliste abweicht.

Die unten aufgeführten Bauteile können alle bei reichelt elektronik bestellt werden.

Das ist der einzigste Unterschied.

Der Decoder wurde auch schon mit diesen Bauteilen von mir gebaut und getestet.



Mehr demnächst ! ! !

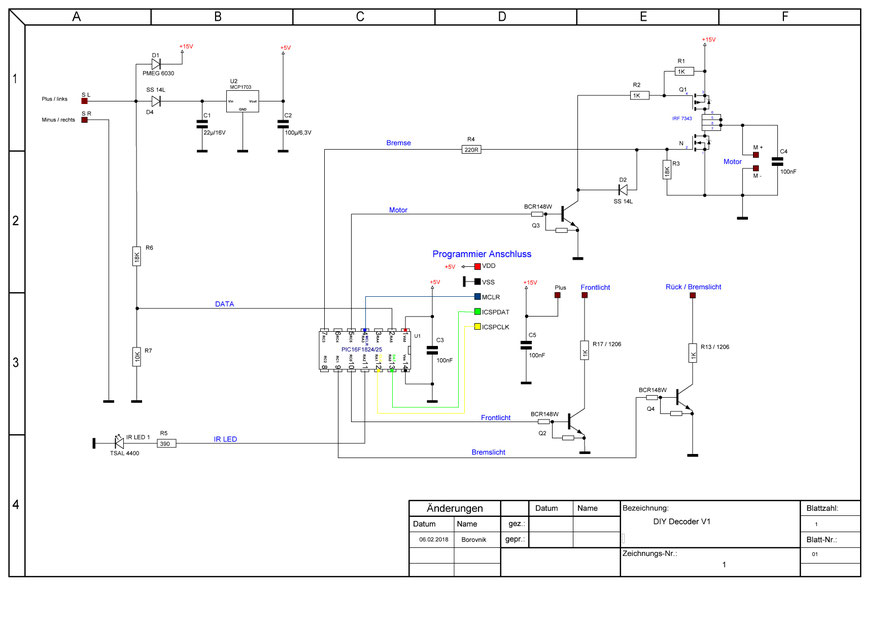

DIY Decoder Schaltplan

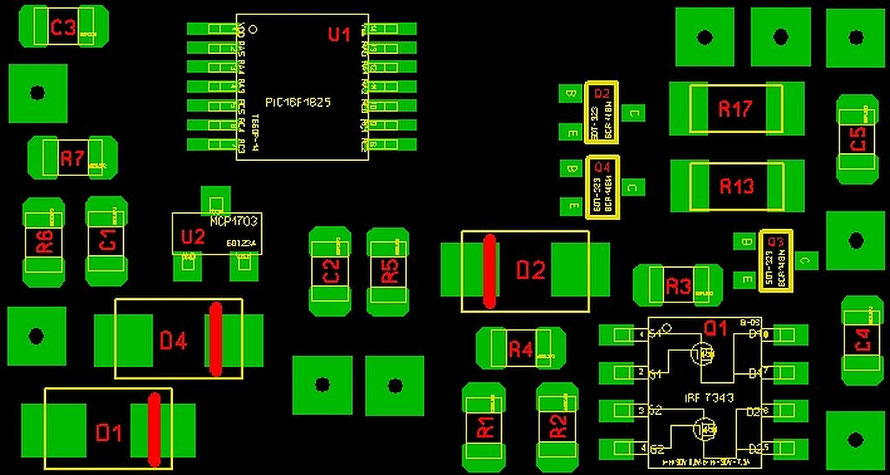

Bestückungsplan

Decoder Anschluss Plan

Stückliste

reichelt  elektronik

      Artikel-Nr.                         Parts-Nr.         Bezeichnung

  • SMD-0805 220              R4                     SMD-Widerstand, 0805, 220 Ohm, 125 mW, 1%
  • SMD-0805 1,00K           R1,R2                 SMD-Widerstand, 0805, 1,0 kOhm, 125 mW, 1%
  • MCP 1703-5002CB       U2                      Dropout Regler, 16V, 250mA Ausgang, SOT-23
  • SMD-0805 390              R5                      SMD-Widerstand, 0805, 390 Ohm, 125 mW, 1%
  • SMD-0805 10,0K           R7                      SMD-Widerstand, 0805, 10 kOhm, 125 mW, 1%
  • IRF 7343                          Q1                      MOSFET N/P-Ch 55V 4,7A/3,4A, SO-8
  • X7R-G0805 100N          C3,C4,C5           SMD-Vielschicht-Keramikkondensator 100N, 10%
  • SS 14L                              D2,D4                SMD-Schottky 40V 1A Sub-SMA
  • PMEG 6030                    D1                       Schottky Diode, 3A MEGA
  • RND 0805 1 18K             R3,R6                SMD-Widerstand, 0805, 18 kOhm, 125 mW, 1%
  • RND 1206 1 1,0K             R13,R17              SMD-Widerstand, 1206, 1,0 kOhm, 250 mW, 1%
  • X5R-G0805 100/6          C2                      SMD-Vielschichtkondensator G0805 - 100ÂμF 6,3V
  • X5R-G0805 22/16          C1                       SMD-Vielschichtkondensator G0805 - 22ÂμF 16V
  • PIC 16F1825-I/ST            U1                       PIC-Controller, TSSOP-14
  • BCR 148W                      Q2,Q3,Q4         SMD Transistor SMD NPN-DigSOT323 50V0,07A0,25W
  • TSAL 4400                                                 Infrarotdiode, 940 nm, 25°, 3 mm, T1
  • Leiterplatte  kann z.B. bei Beta Layout bestellt werden  Preis für 25 Stk. incl. Versand  89,49€
